Ajustar sua antena corretamente é fundamental para garantir a máxima eficiência de transmissão e proteger seu rádio contra danos. Uma Relação de Ondas Estacionárias (ROE ou SWR) alta significa que a potência está sendo refletida de volta para o transmissor, resultando em menor alcance e potencial superaquecimento do equipamento.
Este guia analisa os melhores medidores de ROE disponíveis, detalhando suas características, faixas de operação e o perfil de usuário ideal para cada um. Aqui, você encontrará a informação necessária para fazer uma escolha informada e garantir que sua estação opere com performance total.
Como Escolher o Medidor de ROE Ideal para Você
Escolher o medidor de ROE certo depende diretamente do seu tipo de operação. Antes de decidir, avalie três fatores principais: a faixa de frequência que você utiliza, a potência de saída do seu rádio e a precisão que você necessita.
Um equipamento inadequado pode fornecer leituras incorretas ou até mesmo ser danificado durante o uso.
Nossas análises e classificações são completamente independentes de patrocínios de marcas e colocações pagas. Se você realizar uma compra por meio dos nossos links, poderemos receber uma comissão. Diretrizes de Conteúdo
- Faixa de Frequência: Verifique se o medidor é compatível com as bandas que você opera. Medidores para Rádio CB (PX) geralmente operam em HF (até 30 MHz), enquanto equipamentos para radioamadorismo podem precisar cobrir faixas de VHF e UHF (125 a 525 MHz ou mais).
- Capacidade de Potência: O medidor deve suportar uma potência máxima superior à potência de saída do seu transmissor. Usar um rádio de 100 watts com um medidor projetado para 50 watts resultará em danos permanentes ao instrumento.
- Tipo de Display e Funções Adicionais: Medidores analógicos são ótimos para uma visualização rápida da sintonia da antena, enquanto os digitais oferecem leituras de VSWR e potência com maior precisão. Alguns modelos também funcionam como wattímetros, medindo a potência de saída (forward) e a refletida.
Análise: Os 10 Melhores Medidores de ROE
1. Astatic PDC1 Medidor SWR 100W
O Astatic PDC1 é um instrumento clássico e funcional, projetado com foco na simplicidade e na eficiência. Ele combina um medidor de ROE e um wattímetro em um único gabinete compacto, capaz de manusear até 100 watts de potência.
Seu grande mostrador analógico com agulha única é intuitivo, facilitando o processo de calibração de antena e a leitura dos níveis de SWR. A construção em metal confere durabilidade ao equipamento, tornando-o uma ferramenta confiável para a bancada.
Este medidor é a escolha ideal para operadores de Rádio CB (PX) e radioamadores que trabalham na faixa de HF (até 30 MHz). Se você busca uma ferramenta sem complicações, que entrega leituras precisas para ajustes de antenas móveis ou de estação base e não precisa de funcionalidades digitais, o Astatic PDC1 oferece um excelente custo-benefício.
Sua operação direta é perfeita para quem está começando no hobby ou para veteranos que preferem a resposta tátil de um medidor analógico.
- Mede ROE e potência de saída (Watts).
- Capacidade de até 100 watts, adequada para a maioria dos rádios CB.
- Mostrador analógico grande e de fácil leitura.
- Construção robusta em metal.
- O mostrador não possui iluminação, dificultando o uso em baixa luz.
- Limitado à faixa de frequência de HF (até 30MHz).

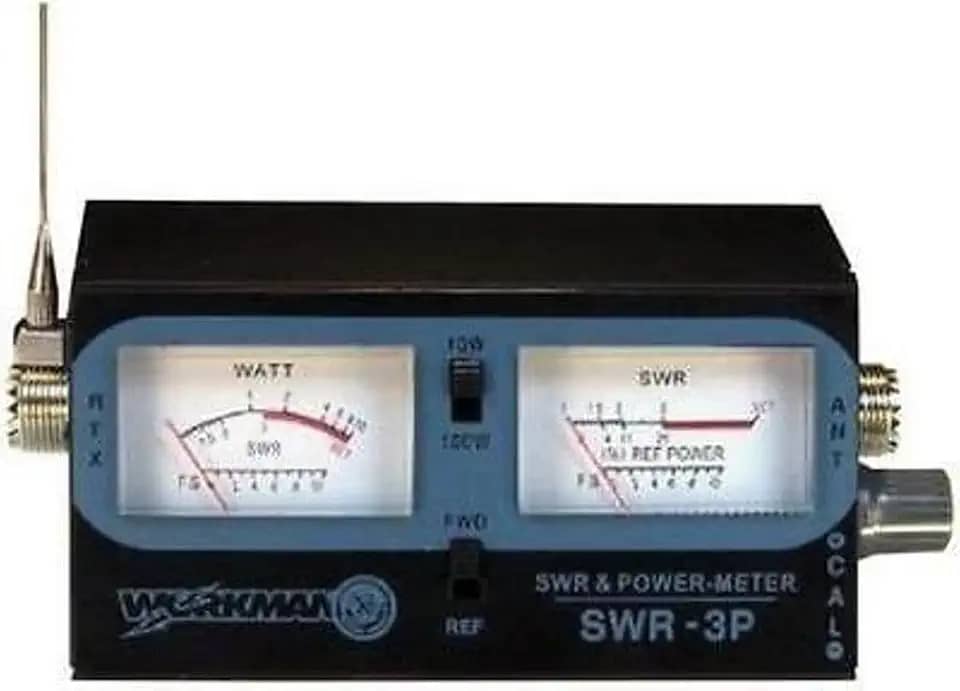

2. Workman SWR3P Medidor de Potência para Rádio CB
O Workman SWR3P é outro medidor analógico que se destaca pela sua simplicidade e tamanho compacto. Ele é projetado especificamente para o universo do Rádio CB, operando na faixa de 26 a 30 MHz e suportando até 100 watts de potência.
A funcionalidade dupla permite medir tanto a ROE quanto a potência de saída, oferecendo ao usuário um diagnóstico completo do sistema de antena. O design com agulhas cruzadas, embora um pouco mais complexo que o de agulha única, permite visualizar simultaneamente a potência direta e a refletida.
Este equipamento é perfeito para o operador de rádio móvel que precisa de uma ferramenta compacta para verificações rápidas no veículo. Se o espaço na sua estação é limitado ou você precisa de um SWR meter para levar a campo, o Workman SWR3P cumpre a função com eficiência.
Ele é indicado para quem já tem alguma familiaridade com a leitura de medidores de agulhas cruzadas e valoriza a portabilidade.
- Design extremamente compacto, ideal para uso móvel.
- Mede ROE e potência de forma simultânea com agulhas cruzadas.
- Preço acessível para funcionalidades básicas.
- Construção metálica resistente.
- O display pequeno pode ser difícil de ler com precisão.
- A calibração pode ser menos intuitiva para iniciantes.

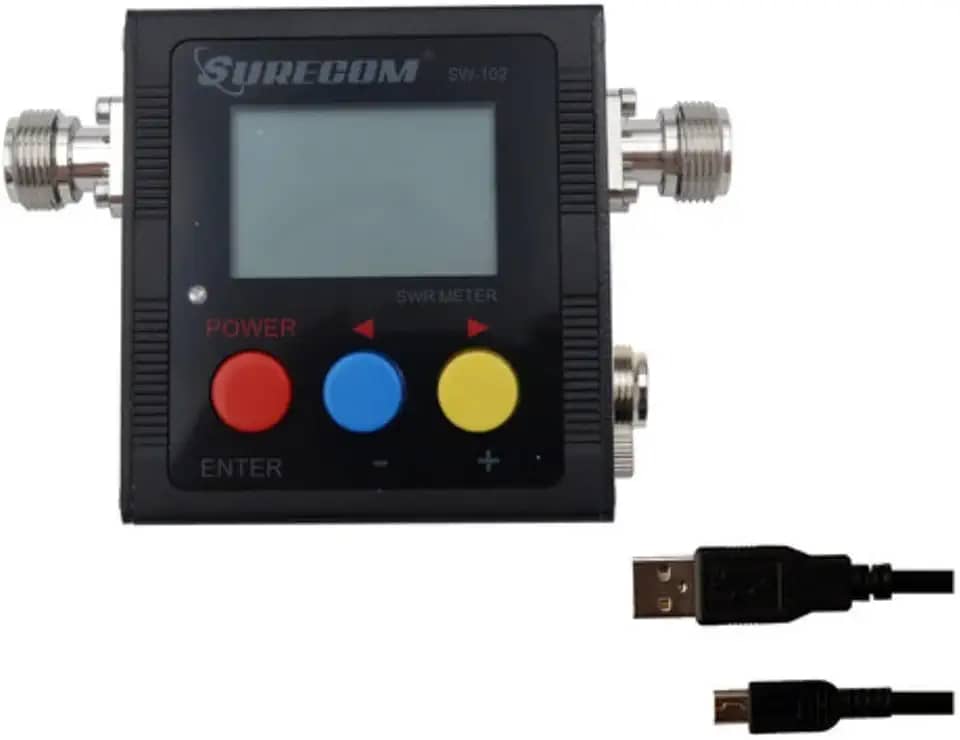

3. Surecom SW-102S Medidor Digital VHF/UHF
O Surecom SW-102S eleva o padrão dos medidores portáteis com sua tela LCD digital e ampla faixa de frequência. Este modelo cobre de 125 a 525 MHz, abrangendo as bandas de VHF e UHF mais populares no radioamadorismo.
Ele mede potência direta, potência refletida e VSWR com alta precisão, exibindo todos os dados simultaneamente em seu display iluminado. A bateria interna recarregável via micro-USB adiciona uma camada de conveniência, eliminando a necessidade de fontes de alimentação externas durante o uso em campo.
Este medidor é a ferramenta definitiva para o radioamador moderno que opera em VHF e UHF, seja com rádios portáteis (HTs) ou equipamentos móveis. Se você precisa de leituras precisas, portabilidade e a conveniência de um display digital que mostra tudo de uma vez, o Surecom SW-102S é uma escolha acertada.
Ele é ideal para ajustar antenas de dupla banda e verificar a performance de setups mais complexos, onde a precisão digital faz a diferença.
- Display digital claro com iluminação.
- Ampla cobertura de frequência (VHF/UHF).
- Mede potência direta, refletida e VSWR.
- Bateria interna recarregável, oferecendo ótima portabilidade.
- Potência máxima de 120 watts pode ser limitante para amplificadores de alta potência.
- Preço mais elevado em comparação com modelos analógicos de HF.

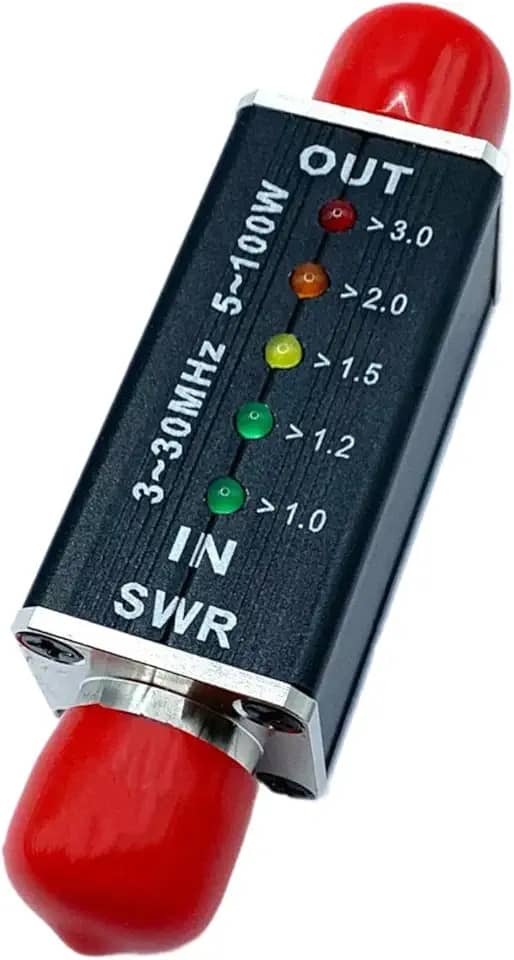

4. BaotyJie Medidor VSWR Profissional com Indicadores LED
O medidor da BaotyJie adota uma abordagem diferente, substituindo o tradicional display analógico ou LCD por uma série de indicadores LED. Ele foi projetado para ser uma ferramenta de diagnóstico rápido e intuitivo.
Com uma faixa de potência de até 100W e operação em HF, é uma solução robusta para testes de antena. O sistema de LEDs indica o nível de ROE em faixas pré-definidas, permitindo que o usuário identifique instantaneamente se a antena está bem ajustada ou se requer atenção.
Este produto é ideal para usuários que precisam de uma verificação de 'passa ou não passa' sem se aprofundar em números exatos. Se você realiza instalações frequentes de antenas de Rádio CB e precisa de uma ferramenta rápida para confirmar que a ROE está abaixo de um nível crítico, este medidor é perfeito.
Sua simplicidade o torna uma ótima opção para iniciantes que podem se sentir intimidados por medidores mais complexos.
- Leitura visual extremamente rápida com LEDs.
- Operação simples, sem necessidade de calibração complexa.
- Construção durável e compacta.
- Alimentação via cabo micro-USB.
- Não fornece uma leitura numérica precisa do VSWR, apenas uma faixa.
- Não mede a potência de saída (Watts).
5. KiBcsLic Mini Medidor VSWR Digital e Portátil 100W
O KiBcsLic é um medidor de VSWR ultracompacto que traz a precisão digital para a palma da sua mão. Equipado com um pequeno display OLED, ele exibe leituras de potência direta, refletida e VSWR de forma clara e concisa.
A capacidade de até 100 watts e a faixa de frequência de 1.8MHz a 50MHz o tornam versátil para operações em HF, incluindo as bandas de radioamadorismo e Rádio CB. A bateria de lítio integrada, recarregável via USB-C, garante excelente autonomia para uso em campo.
Este mini medidor é a escolha perfeita para entusiastas de QRP (operações de baixa potência) e operadores que priorizam a portabilidade extrema. Se você monta estações temporárias, participa de ativações em parques ou simplesmente quer uma ferramenta precisa que não ocupe espaço na mochila, este modelo é imbatível.
Sua interface de um único botão e display claro tornam as medições rápidas e descomplicadas.
- Design extremamente pequeno e leve.
- Display OLED nítido com informações completas.
- Bateria interna recarregável com conector moderno USB-C.
- Alta precisão para sua categoria de tamanho.
- A tela pequena pode ser um desafio para usuários com dificuldades de visão.
- Os conectores podem exigir adaptadores dependendo do cabo coaxial.
6. NonMiFyR Medidor de Potência VSWR Compacto
O medidor da NonMiFyR segue a tendência de designs minimalistas e digitais. Com uma faixa de frequência de 1.6 a 60MHz e capacidade de até 200W, ele oferece uma solução poderosa em um formato compacto.
O display LCD exibe simultaneamente a potência de avanço, a potência refletida e o valor do VSWR, fornecendo um panorama completo do sistema. A alimentação é feita via USB-C, e o aparelho possui alarmes configuráveis para ROE alta, protegendo seu equipamento de rádio.
Este medidor é ideal para o radioamador que opera em HF com potências moderadas, até 200W, e busca um dispositivo preciso e com recursos de segurança. Se você valoriza a capacidade de configurar alarmes de SWR e quer um display digital que ofereça todas as informações de uma só vez, este modelo é uma excelente opção.
É especialmente útil para quem está testando amplificadores ou operando próximo do limite de potência de seus equipamentos.
- Suporta até 200W de potência.
- Faixa de frequência ampla para HF (1.6-60MHz).
- Display digital completo com alarme de SWR alta.
- Design moderno e compacto com alimentação USB-C.
- A interface de configuração pode exigir a leitura do manual para ser dominada.
- Não cobre as faixas de VHF/UHF.
7. ZGUZMCMK Medidor VSWR LED para Faixa de 3-30MHz
Similar ao modelo da BaotyJie, o medidor ZGUZMCMK utiliza um sistema de LEDs para indicar a qualidade da sintonia da antena. Focado na faixa de 3 a 30 MHz, ele é projetado para simplicidade e rapidez.
Basta transmitir e observar qual dos LEDs se acende: verde para uma ROE excelente (abaixo de 1.5), amarelo para uma ROE aceitável (entre 1.5 e 2.5) e vermelho para uma ROE perigosa (acima de 2.
5). A calibração é automática, tornando o processo acessível a qualquer pessoa.
Este é o medidor perfeito para o iniciante absoluto em Rádio CB ou para quem precisa de uma ferramenta de diagnóstico ultra-rápida no carro. Se a ideia de calibrar um medidor analógico ou interpretar números digitais parece complexa, a simplicidade do sistema de LEDs 'verde, amarelo, vermelho' deste modelo é a solução.
Ele oferece a confiança de saber que sua antena não está colocando seu rádio em risco, sem complicações.
- Operação extremamente simples e intuitiva.
- Não requer calibração manual.
- Indicação visual clara do status da ROE.
- Tamanho compacto e construção metálica.
- Não oferece um valor numérico de SWR, apenas uma indicação de faixa.
- Sem função de medição de potência.
8. FVDPWYE Medidor de Potência VSWR 100W para Transmissão
O FVDPWYE é um medidor digital que se destaca pelo seu display OLED de alta visibilidade e pela sua interface amigável. Operando de 1.8 a 50 MHz e suportando até 100W, ele é uma ferramenta versátil para a maioria das aplicações em HF.
O aparelho exibe de forma clara a potência de avanço, a potência refletida e o VSWR. Uma característica notável é sua alta precisão, mesmo em baixas potências, tornando-o útil para operadores de QRP.
Este medidor é indicado para o radioamador que busca precisão digital em um pacote portátil. Se você opera tanto com 100W em casa quanto com 5W em campo, a capacidade deste medidor de fornecer leituras confiáveis em todo o espectro de potência é um grande diferencial.
A interface simples, combinada com o display nítido, faz dele uma ótima atualização de um medidor analógico antigo.
- Display OLED de alto contraste.
- Boa precisão em uma ampla faixa de potência (incluindo QRP).
- Bateria recarregável via USB-C.
- Interface de usuário simples e direta.
- Construção com acabamento em plástico pode parecer menos robusta que os modelos de metal.
- Limitado a 50 MHz, não servindo para VHF.
9. MotiveTech Medidor VSWR Digital com 5 LEDs
O medidor da MotiveTech oferece um meio-termo entre a simplicidade dos indicadores LED e a informação de um display numérico. Ele possui 5 LEDs que se acendem para indicar faixas de VSWR, proporcionando mais granularidade que os modelos de 3 LEDs.
Com uma faixa de operação de 3-30MHz, ele é claramente voltado para o mercado de Rádio CB e HF. Sua calibração automática e a alimentação via USB simplificam o uso, tornando-o pronto para a ação em segundos.
Este produto é ideal para o usuário intermediário que quer mais detalhes que um simples 'bom ou ruim', mas não precisa da precisão decimal de um medidor digital. Se você ajusta antenas com frequência e aprecia uma indicação visual rápida e um pouco mais detalhada do progresso, os 5 LEDs deste modelo oferecem um bom equilíbrio entre informação e simplicidade.
- Sistema de 5 LEDs oferece mais detalhes que os modelos de 3 LEDs.
- Calibração automática e operação muito simples.
- Design robusto e compacto.
- Ideal para verificações rápidas em HF.
- Ainda não fornece um valor numérico exato de ROE.
- Não mede potência, focando apenas no SWR.
10. Predolo Medidor VSWR Portátil para Testes de Antena
O medidor da Predolo é outra variação do popular design de LED para verificação de ROE. Este modelo, focado na faixa de HF, promete uma operação 'plug-and-play'. Conecte o rádio e a antena, transmita, e um dos três LEDs (verde, amarelo ou vermelho) se acenderá para indicar a condição da antena.
A simplicidade é o ponto forte, eliminando qualquer curva de aprendizado.
Este medidor é a escolha certa para quem busca a solução mais simples e direta possível para verificar a segurança da sua instalação de antena. É perfeito para motoristas de caminhão ou entusiastas de Rádio CB que não são técnicos e só querem uma confirmação rápida de que tudo está funcionando bem.
Ele serve como uma apólice de seguro barata contra danos ao rádio causados por uma ROE elevada.
- O mais simples possível de operar.
- Fornece uma indicação imediata do estado da antena.
- Compacto e durável para uso em veículos.
- Preço muito competitivo.
- Informação muito básica, sem dados numéricos.
- Funcionalidade limitada a apenas teste de SWR.
Potência e Frequência: Entenda os Limites do seu Medidor
Cada medidor de ROE é projetado para operar dentro de limites específicos de potência (Watts) e frequência (MHz). Ignorar esses limites não apenas gera leituras imprecisas, mas pode destruir seu medidor.
A potência máxima indica quantos watts o circuito interno suporta. Transmitir com 150 watts em um medidor classificado para 100 watts pode queimar seus componentes. A faixa de frequência é igualmente crítica.
Um medidor projetado para HF (até 30 MHz) não fornecerá uma leitura de SWR confiável em uma frequência de VHF (144 MHz), pois seus componentes não são sintonizados para essa banda.
Sempre confira se as especificações do medidor são compatíveis com seu rádio e a frequência que você pretende usar.
O que é ROE (SWR) e Por Que é Importante Medir?
ROE, ou Relação de Ondas Estacionárias (SWR/VSWR em inglês), é uma medida que indica a eficiência da transferência de energia do seu rádio para a antena. Em um sistema perfeito, toda a potência gerada pelo rádio seria irradiada pela antena.
Na prática, imperfeições na antena ou no cabo podem fazer com que parte dessa energia seja refletida de volta para o transmissor. A ROE mede essa energia refletida.
Uma ROE de 1:1 é o ideal, significando que não há potência refletida. Valores até 1.5:1 são considerados excelentes. Acima de 2:1, a perda de eficiência começa a ser significativa, e acima de 3:1, a potência refletida pode superaquecer e danificar os circuitos de saída do seu rádio.
Medir e ajustar a ROE garante que sua transmissão tenha o maior alcance possível e protege seu valioso equipamento.
Passo a Passo: Como Usar um Medidor de ROE Corretamente
Usar um medidor de ROE analógico é um processo simples. Siga estes passos para uma medição precisa:
- Desligue o rádio. Conecte um cabo coaxial curto (jumper) da saída de antena do rádio para a entrada 'TX' ou 'Transmitter' do medidor.
- Conecte o cabo da sua antena na saída 'ANT' ou 'Antenna' do medidor.
- Ligue o rádio em um canal livre. Coloque o seletor do medidor na posição 'CAL', 'FWD' ou 'SET'.
- Pressione o botão de transmissão (PTT) do microfone e, mantendo-o pressionado, gire o botão de calibração do medidor até que a agulha atinja a marca 'CAL' ou 'SET' no final da escala.
- Sem soltar o PTT, mude o seletor do medidor para a posição 'SWR', 'ROE' ou 'REF'.
- A leitura que a agulha indicar agora é o valor da sua ROE. Solte o PTT. O objetivo é ter um valor o mais próximo possível de 1:1.
